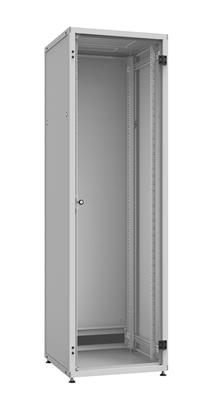

Solarix LC-50 42U rack, 600x800 RAL 7035, glass door

Описание на продукт

Това е автоматичен превод. Оригиналния текст може да видите тук

Основна конструкция
Шкафът LC-50 е разглобяема рамка, състояща се от дъно, таван и четири вертикални стойки, към които са закрепени хоризонтални пръти. Към прътите са закрепени вертикални релси, които позволяват монтажа на оборудване в 19" стандарт. Предната част на шкафа е снабдена с изцяло стъклени врати, изработени от прозрачно закалено безопасно стъкло (EN 12150-1). Вратите имат максимален ъгъл на отваряне 180° и са снабдени с цилиндрична ключалка с едноточково заключване. Конструкцията на шкафа позволява промяна на посоката на отваряне на вратата. Свалящата се задна ламаринена врата и страничните капаци са закрепени с помощта на цилиндрични брави със същия ключ като вратите. В задната стена е монтиран кабелен канал с инсталирана четка за прах.
В тавана и долната част има отвори за въвеждане на кабели и отвеждане на горещ въздух, затворени с избиващи се заглушки. Заглушките могат да се отстранят от отворите чрез отрязване на мостовете, свързващи ги с дъното или тавана на шкафа. Отворите за отвеждане на горещ въздух са пригодени за монтаж на вентилационен агрегат VJ-R2, 4 или 6. Отворите за въвеждане на кабели позволяват въвеждането на захранващи кабели, завършващи с трифазен щепсел.

Вертикални релси с разстояние 19"
Стелажът съдържа два чифта 19" вертикални релси с надпис за обозначаване на височината на монтираните устройства. Дизайнът на стелажа позволява промяна на позицията на вертикалните релси в посока на дълбочината на стелажа.

Свързване на разпределителни табла в сглобки
Отстрани на шкафовете, отгоре и отдолу, има отвори, които позволяват свързването им в сглобки. За свързването на два шкафа е необходимо да се използва допълнителен свързващ материал. Шкафовете могат да се сглобяват в сглобки, редове, без да е необходимо да се демонтират страничните панели.

Корица
IP 20 съгласно EN 60529
Не се отнася за кабелен вход с четка за прах.

Гарантирани товароносимости
Максимално допустимото общо тегло на оборудването, монтирано в шкафа, не трябва да надвишава:
1360 кг
за шкаф с дълбочина 1000 мм, монтиран на крака, пиедестал или директно на пода (не важи за шкаф с височина 24U)
1000 кг
за дълбочини на шкафове 600 мм или 800 мм във всички височини на крака, пиедестал или директно на пода и за 24U шкаф с дълбочина 1000 мм
500 кг
за шкаф, изграден на нашите стандартни колелца
Товароносимостта е гарантирана при равномерни статични натоварвания.

Настройка и нивелиране
Всеки шкаф е оборудван с четири регулируеми по височина нивелиращи крачета. Те позволяват поставянето на шкафа върху неравен под. Ако тези крачета не се използват, шкафът може да се постави директно върху пода. Шкафът няма изпъкнали елементи на дъното.

Заземяване на шкафа
Всички конструктивни части на разпределителното табло са проводимо свързани помежду си. Проводимата връзка на вратите и страничните капаци с рамката на разпределителното табло се осъществява с помощта на заземителни кабели с напречно сечение 6 mm2 за максимално токово натоварване от 63 A. За по-високи токови натоварвания на разпределителното табло трябва да се използват заземителни кабели с по-голямо напречно сечение.

Антикорозионна защита на корпуса
Стандартно шкафовете се доставят с прахово боядисано покритие в светло сиво RAL 7035.
Вътрешните монтажни части, като например 19-инчови вертикални релси и прегради, са покрити със сплав Al-Zn.

Аксесоари
За шкафа може да се поръча широка гама от стандартни 19-инчови аксесоари, като рафтове, затварящи плочи, закрепващи панели и много други продукти, включително специални аксесоари по желание на клиента.

Пакетът включва:
1 скелетен/рамков стълб
2 дъна с кабелен проход и подготовка за монтаж на вентилационен модул (избиване)
3 тавана с кабелен проход и подготовка за монтаж на вентилационен модул (избиване)
4 напречни греди за монтаж на 19" релси
5 19" вертикална скоба за крило
6 вертикални бара
7 изцяло стъклени врати, оборудвани с едноточкова цилиндрична брава
8-странно отварящ се капак, снабден с едноточкова цилиндрична ключалка
9 задни врати, оборудвани с едноточкови цилиндрични брави
10 кабелни входа с четка за прах, предназначени за монтаж под или над задната врата
11 крака с регулируема височина

• Височина : 42 см
• Височина : 1963 мм
• Ширина : 600 мм
• Дълбочина : 800 мм
• Тегло : 110 кг
• Цвят : RAL 7035
